오토캐드에서 돌출이 반대로? UCS 설정 하나면 해결

EXTRUDE 명령어 사용 시 돌출 방향이 엉키는 문제는 대부분 사용자 좌표계(UCS) 설정이 바뀌었기 때문입니다. 방향이 헷갈릴 땐 UCS와 뷰 설정만 제대로 잡으면 해결됩니다.

---

돌출 방향이 갑자기 반대로? 헷갈리면 이게 원인입니다

분명 +5 입력했는데 아래로 돌출됐습니다.
EXTRUDE 명령어를 수십 번 써봤는데 갑자기 방향이 반대가 됩니다.



이런 경험, 해보셨죠.

이유는 간단합니다.

현재 UCS(사용자 좌표계)의 Z축 방향이 바뀌었기 때문입니다.

---

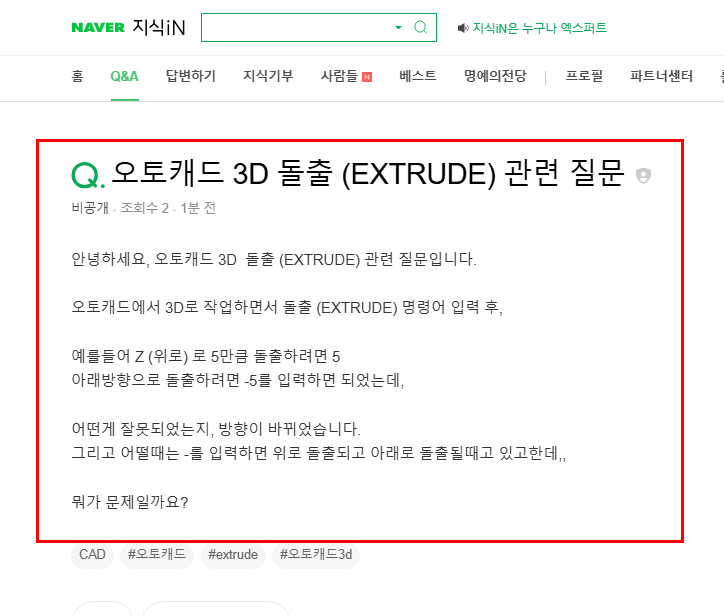

오토캐드 돌출 질문 지식인

UCS가 바뀌면 EXTRUDE도 바뀝니다

UCS는 오토캐드 3D의 기준점입니다.
특히 Z축은 돌출 방향을 결정합니다.



예를 들어 Z축이 위로 향해 있으면
+값으로 위, -값으로 아래로 돌출됩니다.



그런데 어느 순간 Z축이 평면 회전에 의해 반대 방향을 향하면
반대로 작동합니다.

+가 아래로, -가 위로 작동합니다.

---

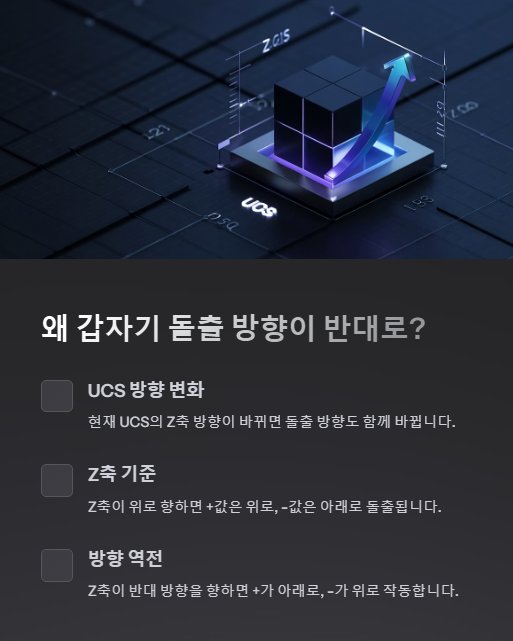

왜 갑자기 돌출 방향이 반대로?

방향을 정확히 잡는 방법 3가지

잘못된 돌출을 방지하려면 매번 이 순서를 기억하세요.

1. UCS를 World로 초기화
   • 명령어창에 UCS 입력 → World 선택
2. PLAN 명령어로 뷰 리셋
   • 명령어창에 PLAN 입력 → Current UCS 선택
3. 돌출 전 평면 확인
   • 작업 평면이 X-Y인지, Z축이 어디로 향하는지 먼저 체크

---

실무에서 자주 생기는 헷갈리는 상황

반응형

• 평면이 아닌 면에 스케치를 그리고 돌출할 때
• 회전된 UCS 상태로 계속 모델링했을 때
• 3D 뷰 상태에서 직접 평면 클릭 후 작업할 때

이럴 땐 UCS가 바뀌는 경우가 많습니다.

특히 면을 클릭해서 스케치하는 순간 자동으로 UCS가 바뀌는 기능이 작동할 수 있어
반드시 UCS 확인은 필수입니다.

---

자주 헷갈리는 상황들

오토캐드 EXTRUDE 방향 많이 하는 질문들

오토캐드에서 돌출이 아래로 되는데 왜 그런가요?
→ UCS Z축 방향이 아래로 향해 있기 때문입니다.



UCS를 초기화하는 명령어는 뭔가요?
→ UCS → World 입력하시면 됩니다.



EXTRUDE 방향을 미리 확인할 수 있나요?
→ UCS 아이콘 확인하거나 Gizmo 축 확인하면 됩니다.



모델링 중 UCS가 자동으로 바뀌는 이유는요?
→ 면 클릭 시 자동 UCS 설정이 켜져 있을 수 있습니다.



돌출 방향이 계속 바뀌는데 고정 못하나요?
→ UCS를 World로 고정한 뒤 PLAN도 함께 설정하세요.

---

혼란 줄이는 핵심 한 줄 요약

EXTRUDE 방향이 헷갈릴 땐 UCS를 World로 재설정하고 PLAN으로 뷰 정렬하면 끝입니다.
